銷軸、銷套淬火成套設備

一、加工零件尺寸

1、軸類零件：******長度400

                 直徑20—100

2、套類零件：******長度200

               內孔直徑30—60

設備采用一體化立式雙工位成套設備，人工上下料。

二、設備構成

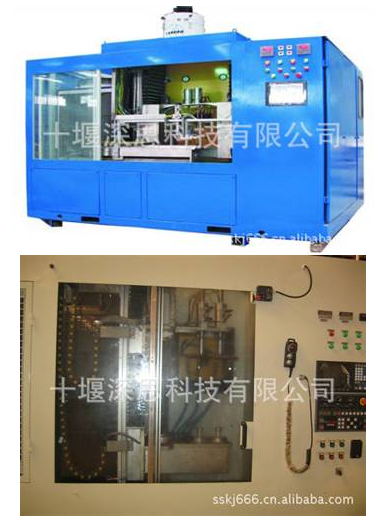

 1、立式淬火機床（SSVP50-2）                   1臺

 2、IGBT晶體管電源（SSTP150kw/20khz）          1臺

 3、負載系統（淬火變壓器與電容器）             2套

 4、冷卻水循環系統                             1套

 5、淬火液循環系統                             1套

 6、風冷機組                                   1臺

 7、淬火感應器                                 2套

三、設備技術參數：

 1、夾持長度：500mm

 2、主軸旋轉速度：0-150rpm

 3、夾持拖板行程：600mm

 4、感應器手動調整行程：50mm（前后）  20mm（左右）

 5、晶體管電源額定功率：150kw

 6、晶體管電源額定頻率：20khz

 7、冷卻水流量/壓力/溫度：25m3/h、0.36Mpa、10-35℃

 8、淬火液流量/壓力/溫度：25m3/h、0.48Mpa、15-40℃

銷套淬火

淬火機床有兩套負載系統（淬火變壓器及感應器）、兩套升降旋轉機構，先右工位進行銷套的外圓淬火，后左工位進行銷套的內孔淬火。為了防止淬火過程中對另一面產生回火影響，一般在內孔淬火時，銷套外圓有輔助噴液器進行冷卻。無論內、外圓淬火，均采用掃描方法。
